Wallas m2600 lämmitimen huoltoa, käyttökokemuksia ja GSM ohjaus

Wallas m2600 lämmitin

Mökillä on ollut kesästä 1997 Wallas m2600 lämmitin. Aluksi sen sai käyntiin kaukohaulla. Soneran lopetettua vuonna 2001 kaukohaun oli siirryttävä GSM verkkoon. Valmiit GSM kauko-ohjaimet ovat aika kalliita, joten rakentelin sellaisen Nokian kännykän jatkeeksi.

2003
Joulukuun 2003 pakkasilla oli GSM puhelin hyytynyt. Syksyn aikana lämmitin oli menettänyt lämmitystehoa. Mökillä se lähti käyntiin, mutta ei juurikaan lämmittänyt. Takkatulen lämmittäessä mökkiä oli aika alkaa huoltamaan lämmitintä. Se olisi pitänyt putsata karstasta kesällä, mutta arvelin sen toimivan vielä vuoden. Eipä toiminut.

Polttimessa oli karstaa yllättävän paljon. Polttoaineen syöttöneulan pään ympärille oli karstaa muodostunut aika paljon. Pohjamatto oli sentään hyvässä kunnossa. Polttoaineen syöttöneula oli melkein ummessa karstasta. Sen saa puhdistettua, kun lämmittää neulaa kaasukeittimen liekillä punahehkuiseksi. kastan voi puhaltaa neulasta pois. Neula kannattaa antaa jäähtyä hetki ennen puhallusta! Lopuksi sen voi rassata vaikkapa 1 säikeisellä sähköjohdolla. Putsauksen jälkeen lämmitin kasaan ja virta päälle.
Huhut kertovat, että lämmönvaihdin nokeentuisi sisältä vuosien aikana. Kesällä pitää asia tutkia ja koittaa harjata noki pois. Pitkävartista pulloharjaa suositeltiin.

28.8.2004
Lämmittimen vuosihuolto. Viimetalvesta viisastuneena purin lämmittimen lämpimän sään aikaan. Polttimesta löytyi karstaa. Myös pohjamatto oli muutamasta kohtaa puhki. Karsta lähti ruuvimeisselillä. Samalla hajosi pohjamatto lopullisesti. Uutta pohjamattoa ei ollut. Tein sellaisen sammutuspeitteestä. Saa nähdä kuinka kestää.

26.3.2005
Lämmitin vilkutteli punaista valoa kesken päivän ja tuli oli sammunut. Uudelleen käynnistys onnistui, mutta liekki oli lähes olematon. Irrotin polttoaineen syöttöneulan. Se oli lähes tukossa. Avasin polttimen. Siellä oli taas karstaa. Öljyä oli poltettu edellisestä puhdistuksesta korkeintaan 100 litraa. Sammutuspeite oli polttimen pohjalla hyvässä kunnossa. Puhdistuksen jälkeen lämmiten kasaan ja virta päälle.

27.12.2005
Lämmitin oli käynnistetty GSM:llä ja sammunut jossain vaiheessa. Se ei enää lähtenyt käyntiin. Polttoainepumppu piti normaalista hiljaisempaa napsumista. Syyksi selvisi hyytynyt polttoöljy. Se oli kesälaatua ja pakkasta noin -8°C. Koko polttoaineletku säiliöstä pumpulle piti irrottaa ja lämmittää. Letkusta puhallettiin öljy pois ja tilalle imettiin jäänestoainetta. Lämmitin lähti käyntiin parin yrityksen jälkeen. Aluksi polttoaineena oli valopetroli. Myöhemmin tyhjennettiin Wallaksen 30l säiliö ja täytettiin talvilaatuisella polttoöljyllä.

1.7.2006
Mökille asennettiin toinen Wallas m2600 lämmitin. 2 lämmittimen avulla lämpö riittää kovillakin pakkasilla.

20.1.2008
Lämmitin on putsattu pari kertaa vuodessa parin viime vuoden aikana.

2010
Toinen lämmitin purettiin pois, koska mokille tuli verkkosähkö ja sen myötä sähkölämmitys.

2012
Pari vuotta aikaisemmin irroitettu lämmitin asenneettin uuteen paikkaan kaverin kesämökille.

2015
Mokillä on vielä Wallas, mutta käyttö on ollut olematonta. Kaverin mökillä toinen Wallas toimii.

Wallas M2600, M4000, M26 ja M40 GSM ohjaus RTU 5025 moduulilla

Allaoleva teksti on kirjoitettu testaamatta Wallaksen ohjausta RTU 5025 Silver portin avaus moduulilla.
Periaatteessa kytkentä toimisi nöin...

Asetusten muutos:
Laita SIM kortti puhelimeesi ja ota PIN koodin kysely pois päältä.

Siirrä SIM kortti RTU 5025 moduuliin ja kytke virta päälle.

Muutetaan oletus salasana 1234 -> 6666.
Lähetä tekstiviesti 1234#PWD6666#PWD6666#
Vastauksena pitäisi tulla viesti: Password modified OK. Password Change to:6666.

Muutetaan relelähtö pulssitoiminnosta sulkeutuvaksi.
Lähetä tekstiviesti: 6666#GOT00#

Seuraavaksi ohjelmoidaan omat puhelinnumerot:
Jos haluat käyttää hälytystuloja, niin numerot on ohjelmoitava muistipaikoille 001 ja 002. (Paperisessa ohjeessa luki virheellisesti 01 ja 02).
Puhelinnumerosi on 0501234567.
Lähetä tekstiviesti 6666#TEL358501234567#001#
Vastauksena tulee viesti: TEL:001:358501234567

Telefinlandin prepaid liittymä ei näytä suomalisista puhelinnumeroista maatunnusta 358. Jos käytät RTU 5025:ssa tätä liittymää, niin ohjelmoi omat puhelinnumerosi ilman maan suuntanumeroa 050123467.

Aktivoidaan hälytystulot
Lähetä tekstiviesti 6666#EA#
Vastauksena tulee viesti: Alarm Inputs Enabled

Muutetaan IN1 hälytystulon lähettämä viesti
Lähetä tekstiviesti 6666##TEXT2Wallas kaynnistynyt#
(Tämä komento ei toimi ostamassani RTU 5025 Silver ohjaimessa. Ilmeisesti laitteen softa on erilainen kuin käyttöohje)

Kytkentä Wallas M2600 lämmittimeen:
RTU 5025 relelähtö kytketään Wallaksen ohjauskortille O1+ nastaan 5 (+12V) ja O1- nastaan 4 (ON).
12V käyttöjännite kytketään Wallaksen ohjauskortin nastasta 5 (+12V) DC pistokseen keskelle ja nastasta 6 (-) DC pistokkeen runkoon.
Luultavasti helpointa on vetää johdot Wallaksen ohjauskortilta jakorasiaan ja tehdä + johdon haaroitus siellä. Samalla on helppo tarvittaessa lisätä kytkentään erillienen virtakytkin GSM ohjaimelle.

Hälytystuloa IN1 voi käyttää lähettämään viesti lämmittimen käynnistymisestä.
Tämä on mahdollista toteuttaa sulkeutuvalla termostaatilla, jolla mitataan lämmittimen lämpötilaa.
Termostaatti kytketään IN1 ja GND väliin. Testauksessa ajattelin käyttää +40°C lämmöstä sulkeutuvaa.

Käyttöohjeet:
- Mökiltä lähdettäessa sammutetaan Wallas.
- Kytketään GSM ohjaimeen virta päälle.
- Lämmittimen käynnistäminen: Soitetaan puhelimella GSM ohjaimen numeroon. Puhelu soi pari kertaa ja muuttuu varatuksi. Numerosi on oltava ohjelmoituna RTU 5025:lle ja numerosi on näyttävä vastaanottajalle.
- Wallas käynnistyy.
- Kun termostaatin sulkeutumis lämpö on muutaman minuutin kuluttua saavutettu saat tekstiviestin: Wallas kaynnistynyt.
- Mennään lämpimään mökkiin :)
- Wallaksen voi sammuttaa soittamalla uudelleen GSM ohjaimelle.

Wallas M2600, M4000, M26 ja M40 GSM ohjaus RTU5024 moduulilla

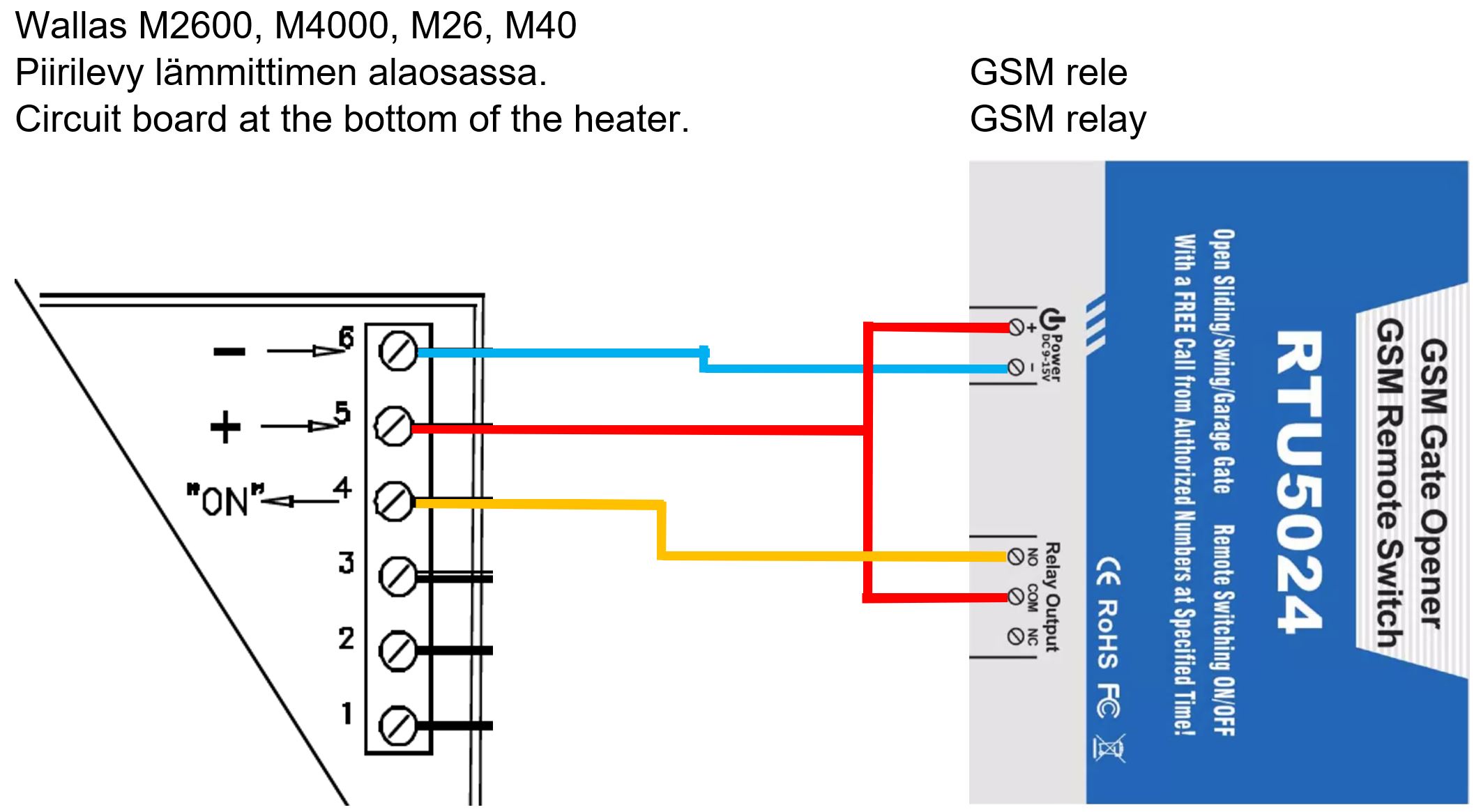

Piirikaavio kytkennästä RTU5024 ja Wallas Mxxxx lämmittin.

Kustannukset:
GSM ohjain GSM Gate Door Opener Operator with SMS Remote Control 1Output/2 Inputs RTU5025 noin 30€
Termostaatti 5€
Prepaid liittymä ?€

Lämmittimen huolto-ohjeet löytyvät Wallaksen nettisivuilta.
