Opel Astra K ja Astra J Webaston automaattisen käynnistymisen estäminen.
Jos Webaston automaattinen käynnistyminen alle +10C lämpötilassa häiritsee tai lyhyessä ajoissa Webasto käynnistyy aivan turhaan.

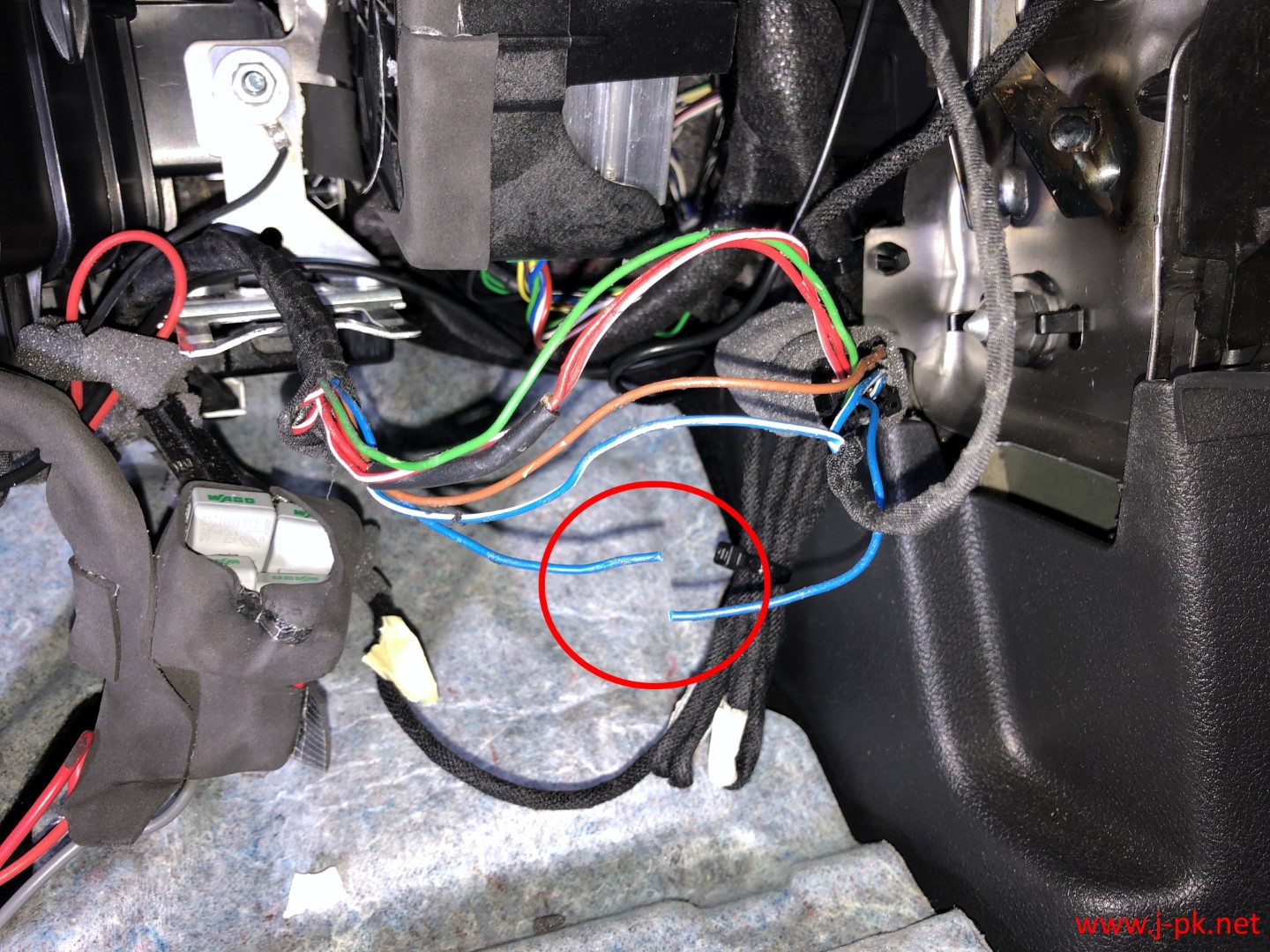

Ongelma on helppo ratkaista katkaisemalla sininen (bl) johto Webasto SVM moduulin nasta 7 ja johtosarjan liittimen nasta 2 välistä.
SVM moduuli, johtosarja ja liitin X3 löytyvät hanskalokeron alta oikeasta reunasta.
Johdon katkaisulla ei ole vaikutusta kaukosäätimestä tapahtuvaan ohjaukseen. Eikä auto huomaa katkaisua.
Eli Webasto toimii normaalisti kaukosäätimestä tai painonapista.

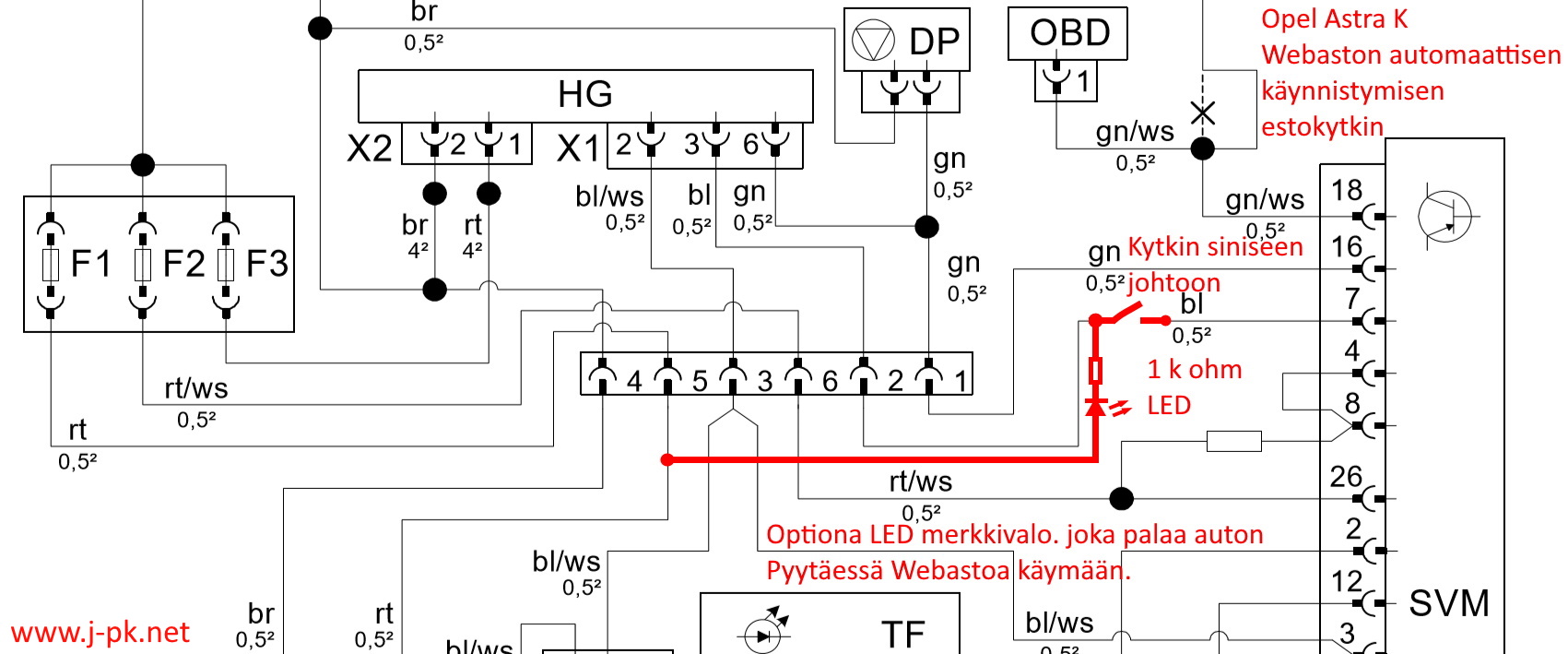

SVM moduuli kytkee tätä johtoa pitkin lämmittimeltä tulevan jännitteen maihin ja lämmitin käynnistyy. Webasto Evo lämmittimen liittimen X1 nasta 3 on "Low active auxiliary heating request".

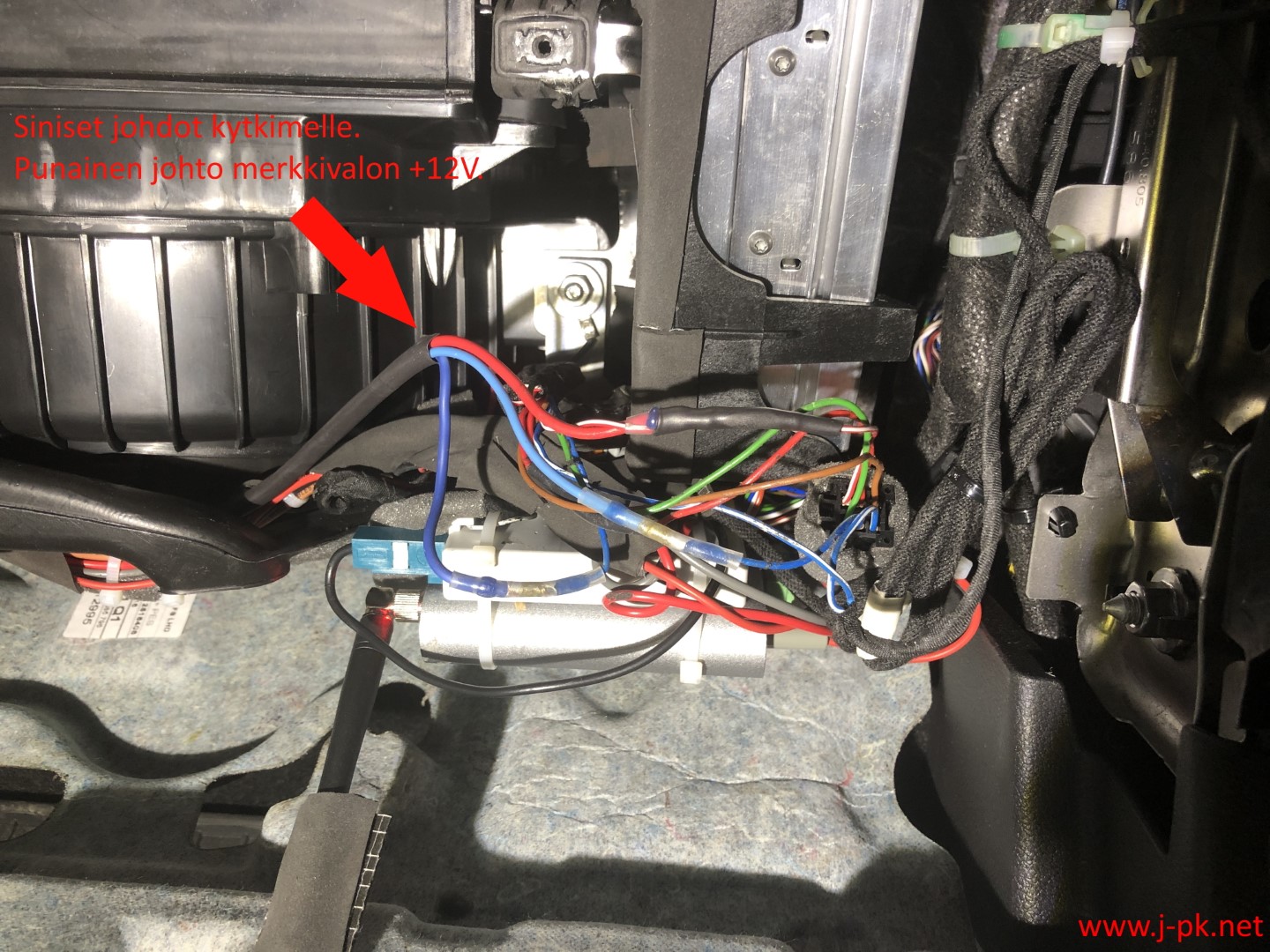

Johtoon voi laittaa kytkimen, jos haluaa tarvittaessa ottaa automaattiohjauksen käyttöön. Laitoin kytkimen auton käynnistysnapin alapuolelle.
Suurin työ kytkimen asennuksessa oli johtosarjan päällä olevan teipin avaaminen.
Video kytkimen toiminnasta http://youtu.be/z0K9BoQkgv0
Tyylikkään näköisen kytkimen Webaston ohjaukseen saa vaikka Motonetistä ”Keinukatkaisin 20mm lämmittimelle, punainen led 43-5023” tai "Keinukytin Lämmitin, 0-1, punainen LED". Kytkimessä on merkkivalo. Sen voi jättää kytkemättä.
Jos valon haluaa käyttöön pitää katkaisin avata ja LED kääntää toisinpäin.

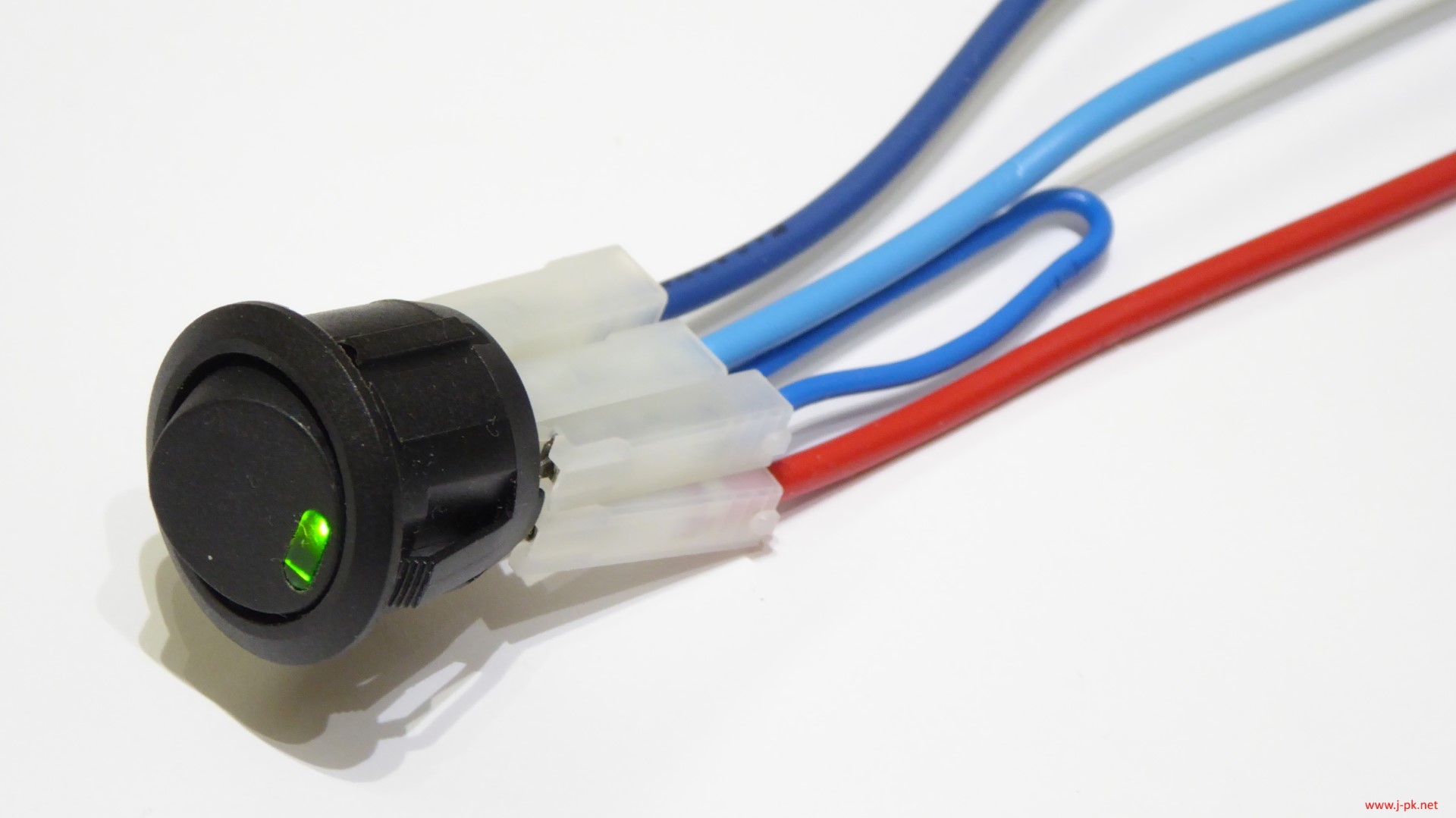

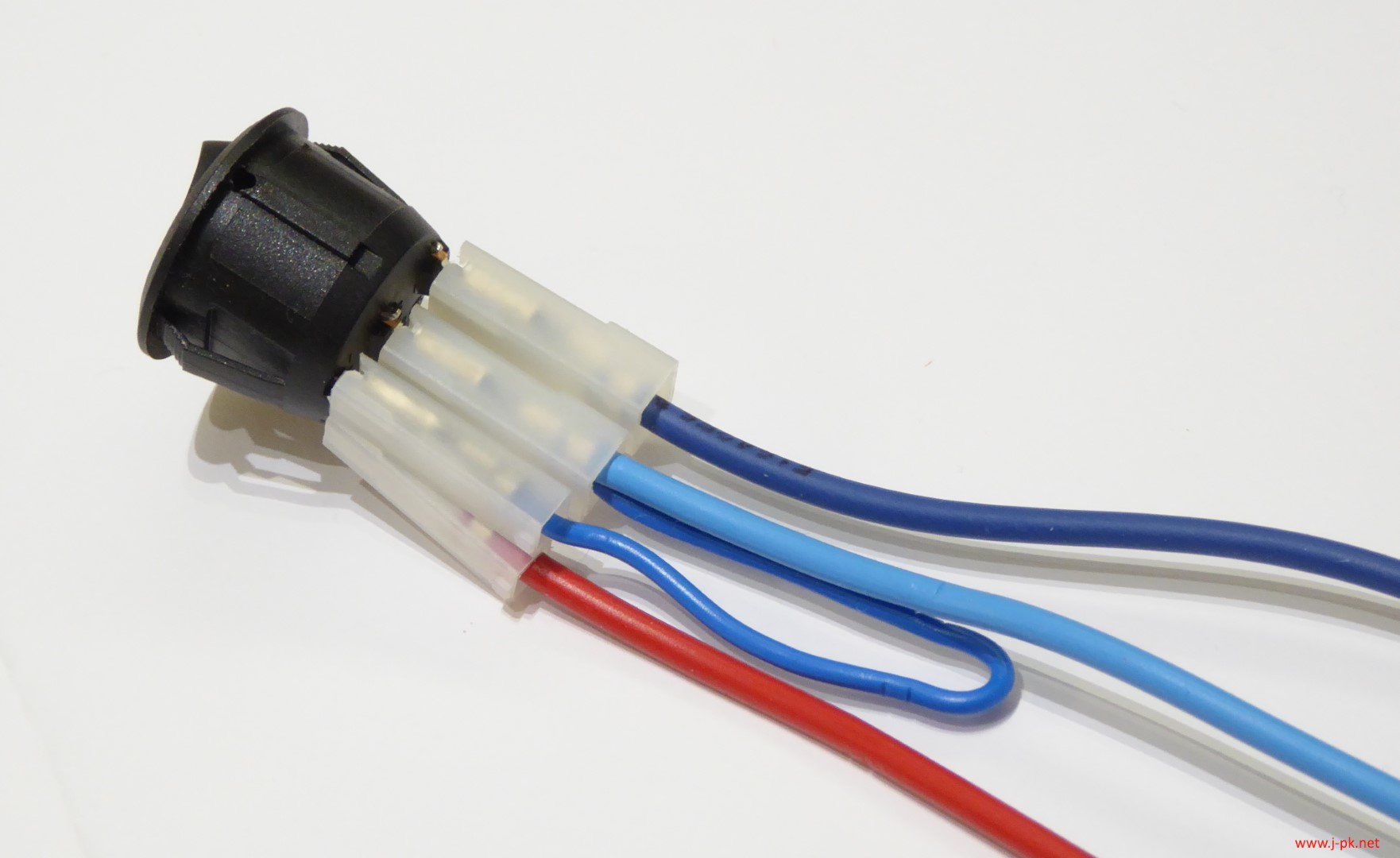

Vaihdoin katkaisimeen vihreän ledin ja 1kohm vastuksen. Merkkivalo palaa, kun kytkin on ON asennossa ja auto ohjaa Webaston päälle.
Merkkivalollisena kytkimenä on helpompi käyttää ”Keinukatkaisin 20mm vihreä piste on-off 43-5005”. Kuvasta poiketen kytkimessä oli 4 jalkaa. Kytkin oli tämän lainen "Keinukytkin on-off, 12V, LED vihreä, 2x4.7/2x2mm liitin". LED on omilla liitännöillään. Joten merkkivalon kytkentä on helppoa, koska kytkintä ei tarvitse avata.
Tämän tekstin pohjana K astran osalta on käytetty Opel Club Finland keskusteluja, Webaston piirikaavioita ja omia suunnitelmia.
Muutosta J Astraan en ole itse tehnyt, mutta sen pitäisi toimia.
Uusi Astra (K) Suomessa Sivut 385 ja 386
Astra K Webasto sivu 9
Asennusohje Webasto Opel Astra K. Sivulla 20 (16) on piirikaavio.
Asennusohje Webasto Opel Astra J. Sivulla 17 (18) on piirikaavio.
Thermo Top EVO:n Worksop manuaali. Sivuilla 35-36 (701-702) on piirikaavio.
Jokainen tekee kytkentänsä omalla vastuullaan.
Nämä sivut on tehty antamaan hieman vinkkejä.
Toivottavasti tästä on
joillekin apua.
Sivu päivitetty 04.09.2022
